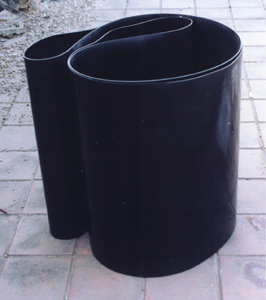

|
性能指标
|
|
符合中华人民共和国石油天然气行业标准SY/T4013-95,SY/T0415-96
|
|
序号
|
项目
|
指标
|
测试方法
|
|
1
|
拉伸强度（MPa）
|
≥17
|
GB/T 1040
|
|
2
|
断裂伸长率（%）
|
≥400
|
GB/T 1040
|
|
3
|
维卡软化点（℃）
|
≥90
|
GB1633
|
|
4
|
脆化温度 （℃）
|
≤-65
|
GB5470
|
|
5
|
击穿强度（Mv/m)
|
≥25
|
GB1408
|
|
6
|
体积电阻率（23℃）Ω.cm
|
≥1×1013
|
GB1410
|
|
7
|
耐环境应力开裂（F50）（h)
|
≥1000
|
GB/T 1482
|
|
8
|
邵氏硬度
|
≥50
|
GB/T531
|
|
9
|
冲击强度（J/mm)
|
≥10
|
SY/T 4013 附录G
|
|
10
|
吸水率（%）
|
≤0.1
|
GB 1034
|
|
11
|
耐化学介质腐蚀（7d)(%)
10%HCI 10%NaoH 10%NaCI
|
≥85
≥85
≥85
|
GB/T1040
|
|
12
|
耐热老化（150℃，168h)
拉伸强度（Mpa）
断裂伸长率（%）
|
≥14
≥300
|
GB/T1040
|
|
13
|
剥离强度（N/cm)
固定片/热收缩带（50±2℃）
热收缩带（套）/钢、底漆钢（23±2℃）
|
≥35
≥45
≥45
|
GB/T2792
|
注：1、拉伸强度和断裂伸长率应在轴向和周向两个方向上分别进行测试。
2、耐化学介质腐蚀指标为试验后的拉伸强度和断裂伸长率的保持率。
3、23±2℃和50±2℃的剥离实验破坏形式为内聚剥离。
4、固定片热收缩率应小于5%。 |
工程塑料
